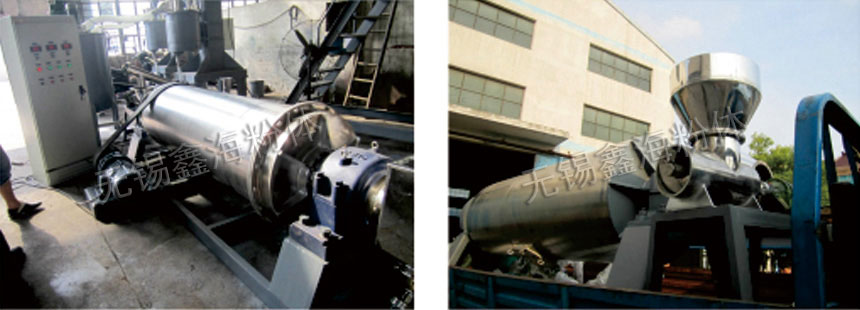

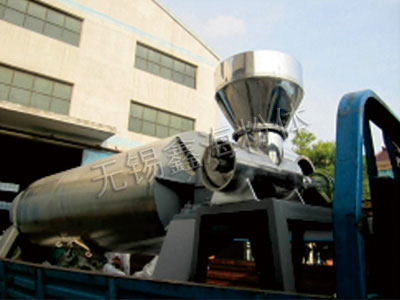

連續式球磨機
產品概述
連續式臥式球磨機是硅酸鹽制品、新型建筑材料、耐火材料、化肥、黑色與有色金屬、石英砂以及玻璃陶瓷等生產行來進行干式或濕式粉磨的關鍵設備。
工作原理
本機為臥式筒形旋轉裝置，外沿齒輪、鏈輪或皮帶傳動，兩倉格子型球麻機。
物料由送料機經入料中空軸螺旋均勻地進入球磨機倉，內裝三種不同規格的球介，筒體轉動產生離心力將球介帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔谩Ｎ锪显趥}達到粗磨后，經單層隔倉板進入第二倉，該倉內裝有四種不同規格的球介，將物料進一步研磨。粉狀物通過出料口篩欄板排除，進入振動篩粉機進行分級完成研磨作業。
結構特點
本機由送料機、出料部、回轉部、傳動部，分級部分組成。中空軸采用鑄件，內襯可按用戶要求制作，設備運轉平穩，工作可靠。
主要技術參數
|
規格 |
轉速
r/min |
裝球重量
T |
給粒速度
mm |
產量
T/h |
電機功率
KW |
|
WLM-Φ900×1800 |
38 |
1.7 |
≤25 |
0.5-1.7 |
15 |
|
WLM-Φ900×3000 |
35 |
2.2 |
≤25 |
0.8-2 |
22 |
|
WLM-Φ1200×2400 |
32 |
3.9 |
≤20 |
1.5-2.5 |
37 |
|
WLM-Φ1200×4500 |
30 |
5 |
≤15 |
1.7-3.2 |
45 |
|
WLM-Φ1000×3000 |
28 |
7.8 |
≤30 |
2.5-4.2 |
55 |
